LC Maxi

Lifts to a limited space

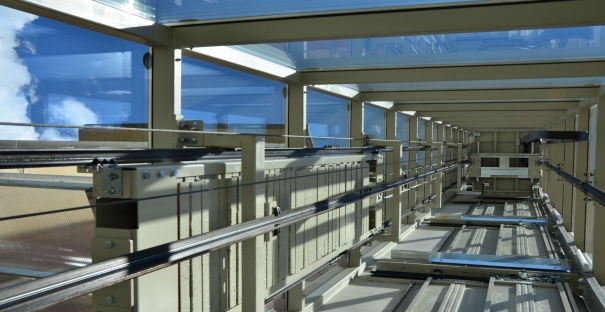

Rope lift without machine room





How the elevator works:

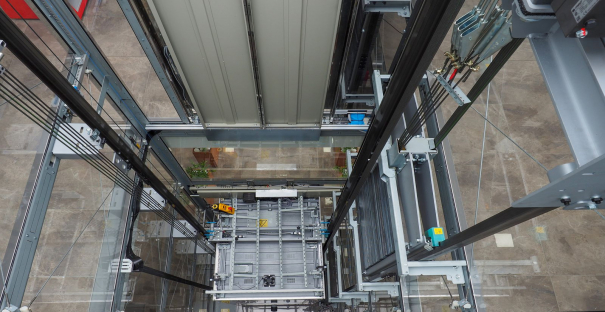

  • The machine is located directly in the shaft

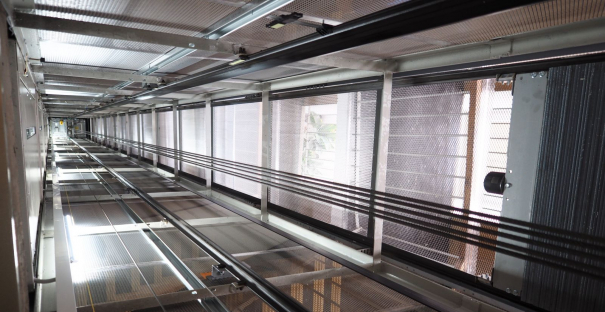

  • The lift cabin is suspended on ropes
  • The elevator machine drives the cabin over the traction sheave
  • The weight of the cabin and its load is balanced by the counterweight
  • This lift doesn't need a machine room
Where to fit
  • Lift for objects where there is no enought space for the machine room
  • Lift for houses with limited space for lift

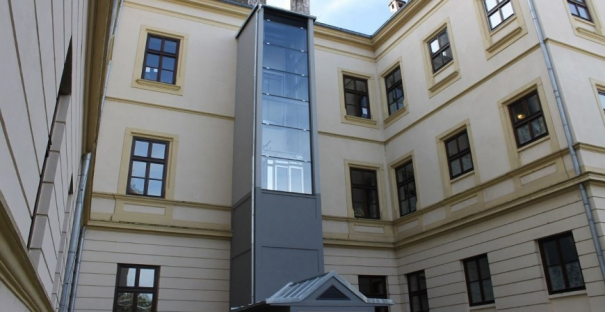

  • Monument buildings
  • Residential houses
  • Corporate Headquarters
  • Buildings with higher daily traffic


Parameters
  • Load capacities from 320 to 1050 kg
  • Speed 1.0 m / s to 1.6 m / s
  • Number of stations from 2 to 12
  • Maximum travel 35 m
  • Door width 700mm to 900mm
  • Gearless machine
  • Cabin from 950x1100mm to 1100x2100mm
  • Shaft from 1450x1470mm to 1650x2450mm
Advantages
  • Significant space savings
  • Silent lift operation
  • Lower power consumption due to highly efficient gearless machines
  • Long life due to galvanized parts
  • Steel ropes last up to 2x longer than belts



For more information about this lift type or its prices please contact us (use a form below or this inquire)

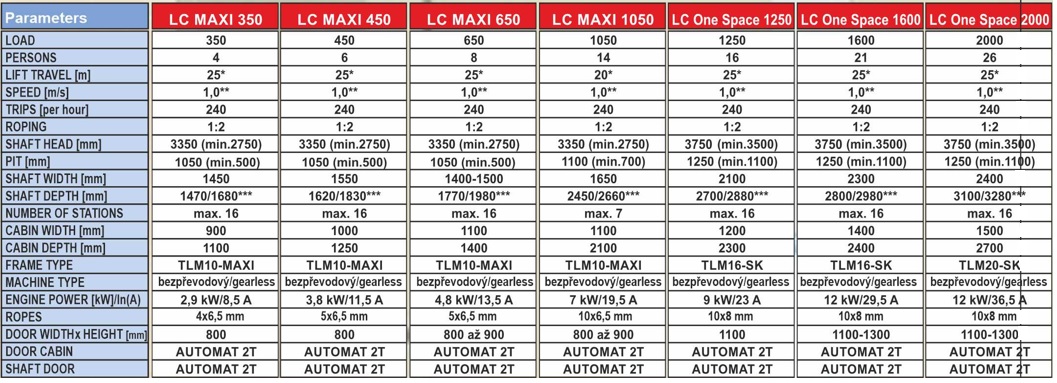

Parametry plošiny LC MAXI 350 LC MAXI 450

LC MAXI 650

NOSNOST 350 450 650
POČET OSOB 4 6 8
DOPRAVNÍ ZDVIH (m) 25* 25* 25*
RYCHLOST (m/s) 1,0** 1,0** 1,0**
POČET JÍZD (jízdy/h) 240 240 240
LANOVÁNÍ 1:2 1:2 1:2
HLAVA ŠACHTY (mm)  3350 (min.2700)  3350 (min.2700)  3350 (min.2700)
PROHLUBEŇ (mm) 1100 (min.500) 1100 (min.500) 1100 (min.500)
ŠÍŘKA ŠACHTY (mm) 1450 1550 1400 až 1500
HLOUBKA ŠACHTY (mm) 1470 / 1680*** 1620 / 1830*** 1770/1980***
POČET STANIC max.16 max.16 max.16
ŠÍŘKA KABINY (mm) 900 1000 1100
HLOUBKA KABINY (mm) 1100 1250 1400
TYP RÁMU TLM10-MAXI TLM10-MAXI TLM10-MAXI
TYP STROJE Bezpřevodový Bezpřevodový Bezpřevodový
VÝKON MOTORU (kW) 2,9 kW / 8,5 A 3,8 kW / 11,5A 4,8 kW / 13,5 A
NOSNÉ ORGÁNY lano 4x6,5mm lano 5x6,5mm lano 6x6,5mm
ŠÍŘKA DVEŘÍ (mm) 800 800 800 až 900
TYP DVEŘÍ KABINA AUTOMATICKÉ 2T AUTOMATICKÉ 2T AUTOMATICKÉ 2T
TYP DVEŘÍ ŠACHTA AUTOMATICKÉ 2T AUTOMATICKÉ 2T AUTOMATICKÉ 2T



*v případě vyššího zdvihu, prosím kontaktujte obchodní oddělení LC pro bližší informace

**jmenovitá rychlost 1,0 m/s je standardní, maximální jmenovitá rychlost je 1,6 m/s

***Průchozí varianta

LC MAXI 450
  • Load capacity 450 kg
  • Speed 1 m / s
  • Number of persons 6
  • Cabin 1000x1250 mm
  • Shaft 1500x1620 mm

Are you interested in anything? Please ask us, we will be happy to answer any question you may have.
